使用的数字化X光片检查管道的方法和设备

 US 5864601 A

本专利是一种采用非破坏性测试评价管道腐蚀装置和方法，基于X射线成像原理，再以计算机处理计算腐蚀程度，增加友好的窗口式交互页面，能精确地测量管道腐蚀/侵蚀程度。

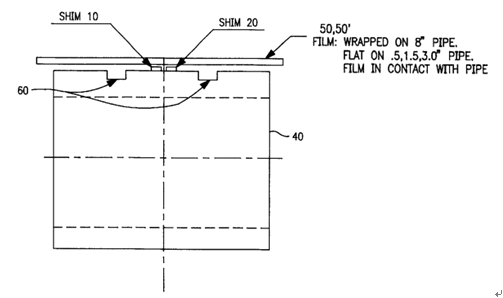

如下图所示，两透度计垫片附着到待测管道外表面腐蚀区域附近。

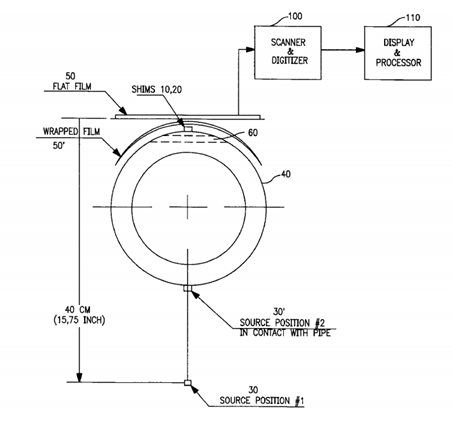

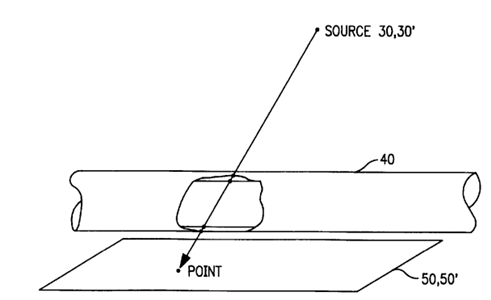

然后如下图装置所示，通过一个X射线源和一个感光片，生成管道中腐蚀区域的X光片。



射线照片随后被数字化并输入到计算机中。

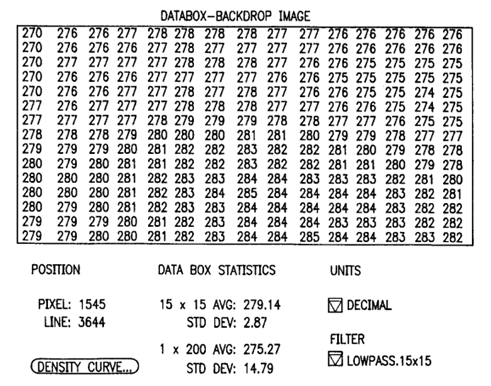

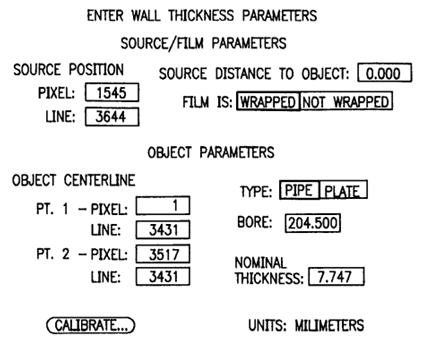

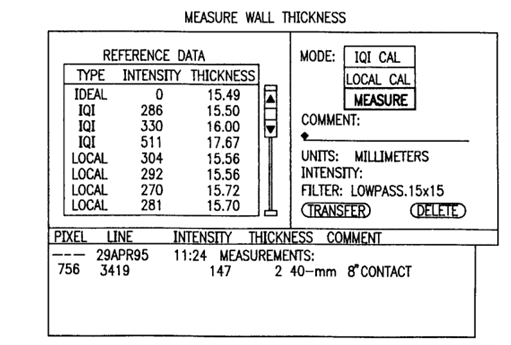

然后计算机操作者（用户）可使用诸如键盘之类的设备，将管道的测得直径、垫片厚度等参数输入，也可使用诸如键盘或者鼠标等设备来切换感兴趣的测量区域。所有用操作阶段均由图形用户界面驱动，在Windows环境运行引导。当所需数据全被输入到程序后，光标选取区域的腐蚀程度将显示在屏幕上。此外管道的剩余壁厚也会显示给操作者。

优点：

1. 用户可通过交互页面输入参数与获取结果，直观、方便。

2. 测量方式为非破坏性，并可通过鼠标等装置切换探测区域内范围内感兴趣位置。

3. 可同时测出管的剩余厚度。

缺点：



单组垫片探测范围有限，需要事先确定大致的腐蚀位置。
