- 专题资料：
- 武汉科技大学
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 铁素体不锈钢耐蚀性基础数据库专题 > 腐蚀类型
- 410L
5.1 全面腐蚀
表5 410L不锈钢在高温浓碱液中的腐蚀速率
|
腐蚀介质 |
腐蚀速率（mm/a） |
|
NaOH，50%，35-88℃，6个月 |
0.03724 |
|
NaOH，73%，99-135℃，6个月 |
2.329 |
|
98%发烟硫酸（g/m2.h） |
16%发烟硫酸（g/m2.h） |
27%发烟硫酸（g/m2.h） |
|||
|
30℃ |
70℃ |
30℃ |
70℃ |
30℃ |
70℃ |
|
0.091 |
0.306 |
0.698 |
0.888 |
0.091 |
0.311 |
5.2晶间腐蚀

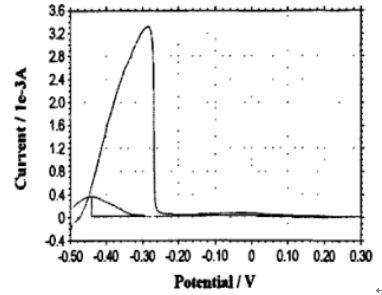

图1 电化学动电位再活化（30℃的0.05mol/LH2SO4溶液，6V/h,-400mV~+300m）
表7 410L晶间腐蚀电化学曲线的特征值
|
钢种 |
再活化最大电流Ir/uA |
阳极化最大电流Ia/uA |
Ir/Ia |
|
409L |
35 |
711.8 |
0.0492 |
|
304 |
0 |
3.863 |
0 |
|
430 |
56.76 |
2296 |
0.0247 |
|
410 |
358.9 |
3311 |
0.1084 |

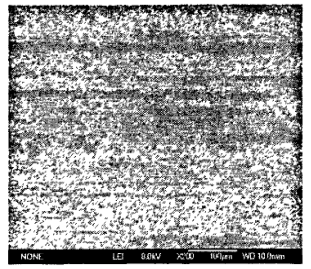

图2 晶间腐蚀试验之后410L不锈钢腐蚀形貌图
从图中410能明显看出沿轧制方向（纵向）晶界已经被腐蚀，局部区域已出现沟槽结构。
表8 410L试样在65%硝酸溶液中的微沸溶剂中24h的腐蚀失重
|
钢种 |
腐蚀前质量/g |
腐蚀后质量/g |
失重/g |
失重率/% |
|
409L |
3.3093 |
3.2722 |
0.0371 |
1.121 |
|
430 |
4.0056 |
3.9964 |
0.0092 |
0.230 |
|
304 |
5.2389 |
5.2308 |
0.0081 |
0.155 |
|
410 |
3.0525 |
2.9845 |
0.0680 |
2.228 |

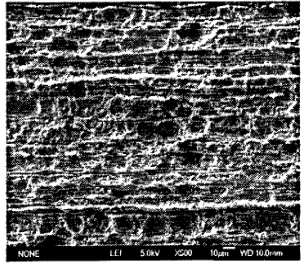

图3 410L试样浸泡腐蚀之后的SEM图
410的SEM形貌表现为分层剥离腐蚀特征，有更明显的腐蚀沟槽，还可看到数量众多的因碳化物颗粒腐蚀脱落和周围贫Cr区溶蚀作用而成的大孔穴。
