本组数据显示SAE J2334实验用的车身底部钢板基体（2.54mm厚）的元素组成，实验用的结构涂层的元素组成，以及A/SP改性J2334实验后试样腊涂层的腐蚀性能（摘自SAE:2001-01-0363）。

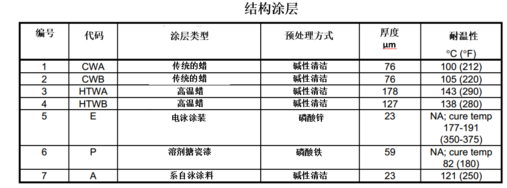

1、实验用的结构涂层

2、实验过程
  测试1:A/SP改性J2334实验，并且每周进行喷丸处理（不烘烤）
  测试2:A/SP改性J2334 实验，并且每周进行喷丸处理和366K （200 °F）的烘烤
  测试3:A/SP改性J2334 实验，并且每周进行喷丸处理和394K （250 °F）的烘烤
  测试4:A/SP改性J2334 实验，并且每周进行喷丸处理和422K （300 °F）的烘烤

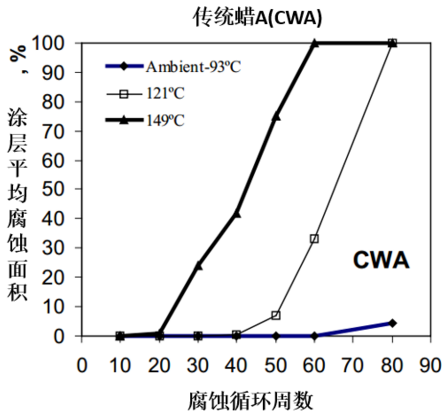

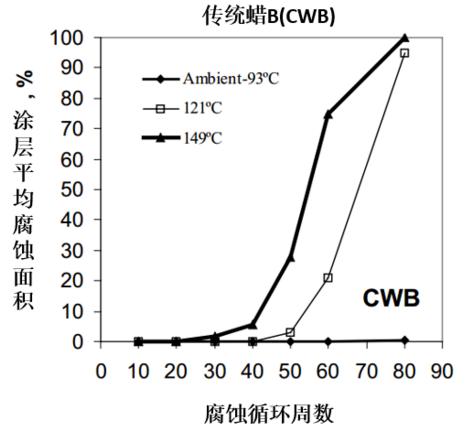

3、上述4个测试后，传统蜡涂层的腐蚀性能表现

实验结果表明：
（1）  由于121℃和149℃超过了蜡的耐温极限，因此在这两个温度下，两种传统蜡涂层都表现出较差的耐破裂损坏性能；
（2）  从耐破裂损坏性能出发，CWB的性能较CWA的稍微好一些。
