三天换一年的时间是个什么概念？
2015-07-01 00:00:00
来源：《腐蚀防护之友》
稿源来自环境材料实验加速平台
针对海洋大气环境下Q235 的腐蚀情况，在试验室内进行模拟加速试验。试验采用周期浸润方法，利用干湿交替实现加速。周期采取24h、48h、96h、192h、360h，一个试验循环为45min 烘干， 15min 浸泡。

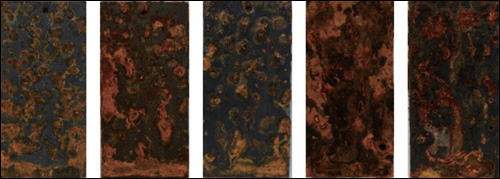

3.5%NaCl溶液试验后腐蚀宏观形貌
（a）24h （b）48h （c）96h （d）192 （e）360h

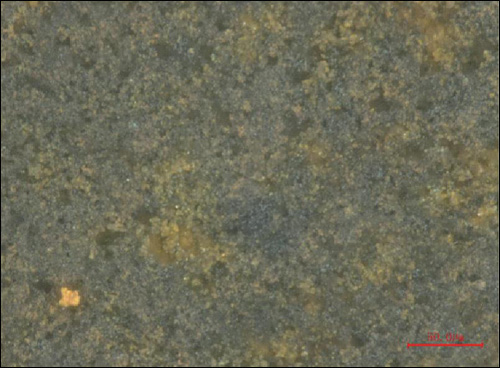

3.5%NaCl中试验360h后1000倍形貌
根据试验前测得的试样平均尺寸及试验前后试样的重量，及失重率计算公式：（ △W= ×104（g /m2） G0-G 1 2（a×b+b×c+a×c） ） （ 公式1） 可计算出试样的失重率。
其中：G0-试样原始重量；
G1-试样试后重量；
a-试样长度；
b-试样宽度；
c-试样厚度。

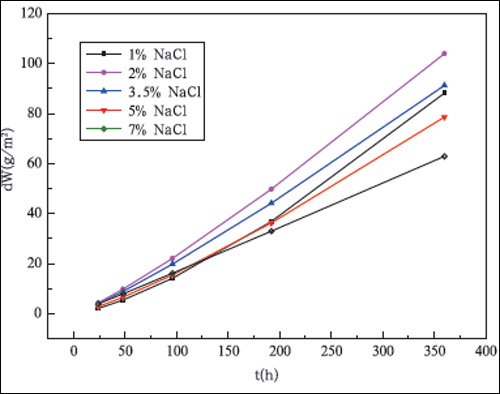

不同浓度NaCl中Q235的周浸试验失重曲线

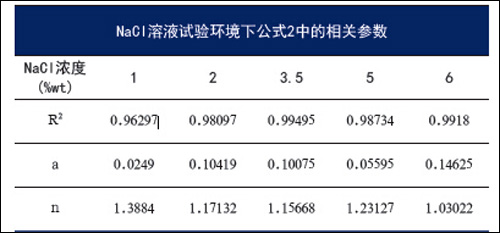

通过对试验数据进行分析，失重与时间的关系符合幂指数规则：（△W=atn）（ 公式2）。式中，△W 是单位面积的腐蚀失重， g /m2；t 是试验时间，h；a 和n 是常数，n 值常作为腐蚀速率或锈层保护性好坏的参考。R2 是相关系数。
从R2 看出曲线拟合度较好。由n 值及整体曲线走势看出，在360h 的试验周期内锈层并没有为基体提供明显的保护作用，腐蚀速率逐渐增强。
浓度对腐蚀速率的影响表现为从在1% 浓度NaCl 中的腐蚀速度升高，在2% 与3.5% 浓度NaCl 中腐蚀速率达达到最高，而随后5% 与7% 浓度的NaCl 中的腐蚀速率降低，可能是由于高浓度的NaCl 溶液并不有利于腐蚀的产生，2% 浓度时腐蚀速率最大， 锈层保护效果最差。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
