核电站碳钢管道壁厚减薄原因
2012-10-01 00:00:00
作者：马娜 王理 秦金光 来源：《腐蚀防护之友》

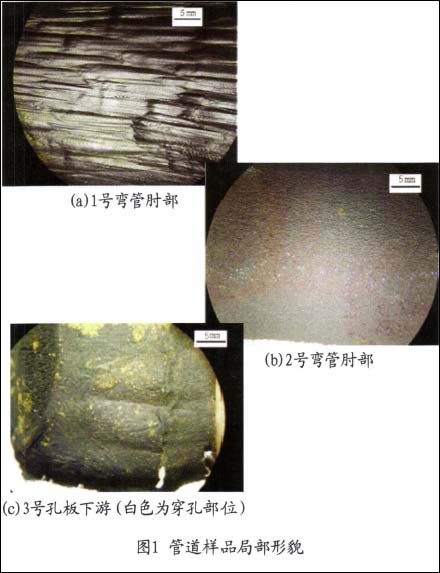

将上述管道样品沿轴向和周向锯开并实测发现：1号弯管严重减薄（约1.5mm），内壁黑色发亮，有尖锐的冲刷痕迹；2号弯管壁厚轻微减薄（约0.3mm），内壁呈暗红色；3号节流孔板在距离焊缝10mm处出现腐蚀穿孔，穿孔附近壁厚减薄明显且表面粗糙，呈漩涡状冲刷痕迹。三个样品的局部形貌如图1所示。
为了研究上述管道壁厚减薄的原因，进行了相关分析工作。
试验结果
化学成分分析

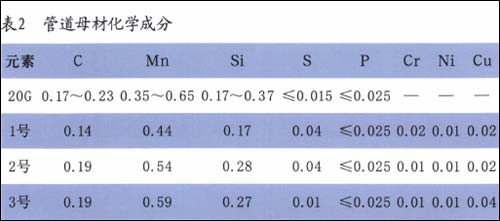

采用电感耦合等离子体—原子发射光谱（ICP—AES）仪和碳、硫专用分析仪对上述管道样品进行了化学成分分析，并与GB5310—2008（高压锅炉用无缝钢管）进行比较，结果如表2所示。可以看出：管道中的Mn、Si、P等元素含量均符合标准的要求，但1号弯管中C元素含量偏低，s元素含量是国标中限值的两倍多。2号弯管中s元素含量也是国标中限值的两倍多。
2/4 首页 上一页 1 2 3 4 下一页 尾页
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
