国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈
专题 | Nature: 麻省理工学院领衔制备出“亚稳态高熵双相合金”优化 材料的强-韧性能
2019-07-29 14:10:28 作者:本网整理 来源:《腐蚀防护之友》




合金并不是一种新的材料,事实上它的发展应用从 7000 多年前的青铜时代就已经开始了。传统意义上的合金的主要成分为金属,其他成分只是占配方的一小部分,而且大多数的冶金机制提高强度都会导致延展性的损失。然而最新的一项研究则脑洞大开,完全推翻了这一传统,打开了一扇前所未有的通向新类合金的大门。


麻省理工学院材料科学与工程系的C.Cem Tasan 教授和德国杜塞尔多夫的Max Planck Institute 的四个研究员提出亚稳态工程(metastability-engineering)的方法,可以在不损失合金韧性的前提下提高其强度。该方法的实施过程就是设计纳米结构的,由多组分的等效高熵相组成的块状高熵合金。


采用这种方法降低相位稳定性可以有两个关键好处 :(1)双相合金微观结构中的界面硬化(由于高温相热稳定性的降低);(2)相变诱导硬化(由于室温相机械稳定性的降低)。这种方法将先进钢中降低相稳定性实现硬化和高熵合金中的固溶强化效应结合了起来。在由他们所制备的 TRIP-DP-HEA(高强韧性双相高熵合金)中,这两种效应分别增加了反式晶粒(trans-grain)和中间晶粒(inter-grain)的滑动阻力,故而使强度增加。此外,稳定相的位错强化效应增加了加工硬化效应,同时,亚稳相的相变诱导硬化使合金的延展性增加。因此,亚稳态工程技术可以有效地指导设计各种结构组合的高熵合金,在下文的图文导读中,呈现了双相高熵合金的高强韧性的形成机理以及其性能优势。


图文导读




图1 组成为Fe-(80-x)Mn-xCo-10Cr-10(图中从左至右分别对应x=45at%,40at%,35at%以及30at%)的HEAs的

XRD(x射线衍射模式)和EBSD(电子背散射衍射)图像



图 1:从左至右分别为 Mn 质量分数为 45%,40%,35% 以及 30% 的高熵 合 金 Fe-(80-x)Mn-xCo-10Cr-10的XRD及EBSD图。θ为布拉格角。图中,不难发现,Mn 含量对最终相组成以及激活特定驱动转换机制(如 TWIP(孪生诱发塑性) 或TRIP(相变诱发塑性)效应)的调谐相的稳定性等有很大的影响。我们注意到,在 Mn 含量为 35at% 的合金中只有极微量的 h.c.p.(密排六方)相,因此不能称之为 DP-HEA(双相高熵合金)。



图2:组成为Fe-50Mn-30Co-10Cr-10的高熵合金中两相的均质性

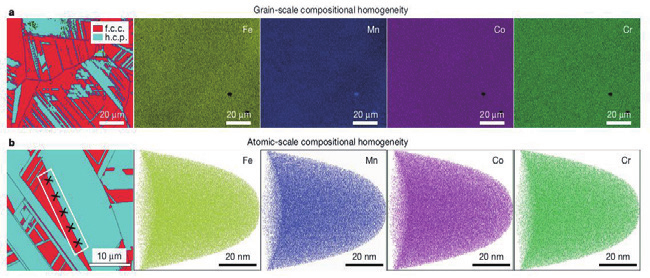

图 2:a 图为 EBSD 映射图样区区域的能量色散光谱图。b 图为 EBSD 映射图相界处的典型 APT(电子探针探测图)中的铁,锰,钴,铬原子的 APT 三维重建图。黑色的十字标识是指该 APT 的针尖所对应的位置。



图3:TRIP-DP-HEA和单相HEAs的机械性能对比




图4:室温下,TRIP-DP-HEA的拉伸变形过程中的微观变形机制

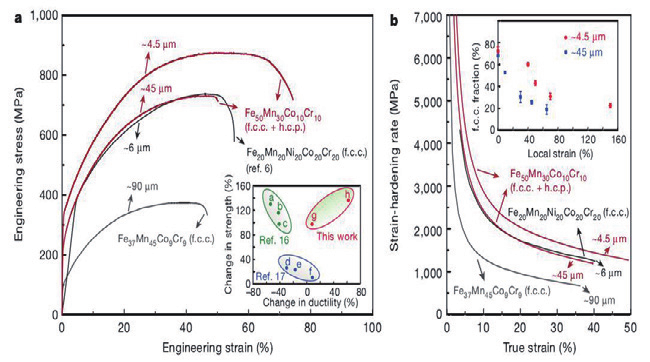

图3:晶粒尺寸以微米为单位表示。a 图为拉伸性能。图中,我们对参考文献 6 中的质量配比为 Fe-20Mn-20Ni-20Co-20Cr-20 的单相高熵合金的拉伸曲线的数据做了对比。a 中的插图示中呈现的是参考文献 16、17 以及我们的工作中所能达到的合金强度和延展性增量的对比;强度和延展性分别用极限拉伸强度和断裂伸长率来衡量。插图中 a,b 和 c 分别表示 Ti60,Ti80 和 Ti100 的异构薄片相对于大粒度 Ti 的增量;d,e 和 f 分别代表了 I,II 和 III 高比强度钢相对于轻量化的 Fe-Al-Mn-C 型钢的增量; g 和 h 分别表示粗粒度(约为 45微米)和细粒度(晶粒尺寸~ 4.5 微米)的 Fe-37Mn-45Co-9Cr-9(质量分数)的 DP-HEA 相对于单相 Fe-37Mn-45Co-9Cr-9(质量分数)HEA 的增量。b 图展示的是加工硬化效应。插图像我们解释了 f.c.c.(面心立方)相的稳定性是通过对晶粒细化过程的优化以提高合金的应变硬化能力的;插图中的数据点的误差为三次测试值的标准偏差。

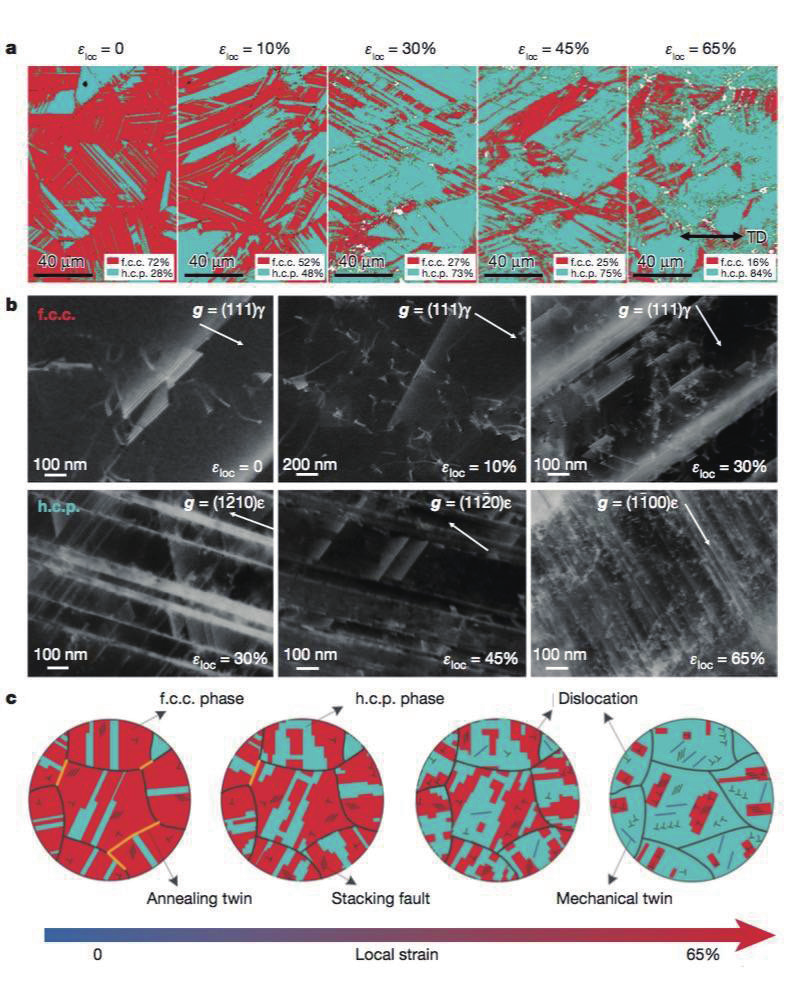

图 4:a 图为不同相变量下的 EBSD相图,揭示了形变诱发马氏体相变的过程。ε-loc 表示局部应变,TD 为拉伸方向。b 图为 ECCI(电子输送对比成像技术)展示了缺陷子结构在 f.c.c. 相和h.c.p. 相中的演变过程。g 表示的是衍射矢量,γ 和 ε 分别表示 f.c.c. 相和h.c.p. 相。c 图表示在 TRIP-DP-HEA 中的微观过程的示意图。


文献链接:Metastable high-entropy dual-phase alloysovercome the strength ductility trade-off

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
