摘要

采用室内埋片法、电化学阻抗谱（EIS）和扫描电镜（SEM）等方法研究了X80钢在西气东输二线沿线典型土壤环境中的腐蚀行为。结果表明，60天测试期内，X80钢在三种土壤介质中的阻抗谱都呈现为具有两个时间常数的双容抗弧特征:在玉门和伊川两种碱性土壤中的腐蚀速率随时间呈逐渐降低趋势；在樟树酸性土壤中的腐蚀速率呈逐渐增大趋势。三种情况下腐蚀形态都为点蚀；低含水量土壤介质中，钢表面因电解质液相非连续分布导致微观浓差腐蚀电池的形成是促进点蚀发生的主要原因。

关键词： X80钢,土壤腐蚀,室内埋片,电化学阻抗谱（EIS）

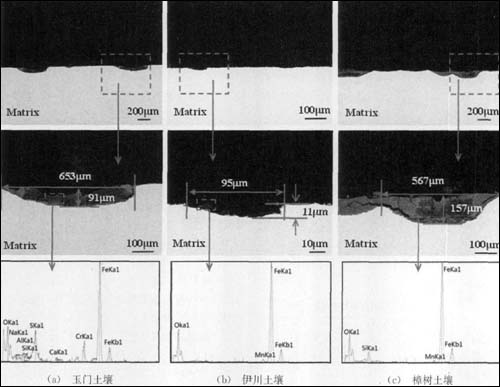

X80钢在三种土壤介质中，分别经60d室内埋设并去除表面腐蚀产物后的截面形貌及其局部放大图的背散射电子像和腐蚀产物能谱分析结果

中图分类号： TG172.4

文献标志码： A

文章编号： 1005-748X(2012)12-1060-05

链接本文： http://www.mat-test.com/open.asp?id=13496
