阴极保护技术汇总
2015-12-30 16:07:34 作者:本网整理来源:

  阴极保护行业在国内的发展已日趋成熟,随着行业及国家标准的日趋完善,阴极保护专业技术与实际性能也越来越被长输管线及储油罐大型项目的投资者所青睐,过去投资过的项目通过几年的检测与评估确实达到了良好的效果。阴极保护技术是电化学保护技术的一种,其原理是向被腐蚀金属结构物表面施加一个外加电流,被保护结构物成为阴极,从而使得金属腐蚀发生的电子迁移得到抑制,避免或减弱腐蚀的发生。

  鉴于近期有多位微信公众号粉丝留言提议做一期阴极保护技术方面的汇总,小编查询多方资料汇总如下,供大家参考。同时也请大家多给我们留言,多给我们提宝贵意见。

  两种阴极保护法:外加电流阴极保护和牺牲阳极保护。1、牺牲阳极阴极保护是将电位更负的金属与被保护金属连接,并处于同一电解质中,使该金属上的电子转移到被保护金属上去,使整个被保护金属处于一个较负的相同的电位下。该方式简便易行,不需要外加电源,很少产生腐蚀干扰,广泛应用于保护小型(电流一般小于1安培)或处于低土壤电阻率环境下(土壤电阻率小于100欧姆。米)的金属结构。如,城市管网、小型储罐等。根据国内有关资料的报道,对于牺牲阳极的使用有很多失败的教训,认为牺牲阳极的使用寿命一般不会超过3年,最多5年。牺牲阳极阴极保护失败的主要原因是阳极表面生成一层不导电的硬壳,限制了阳极的电流输出。产生该问题的主要原因是阳极成份达不到规范要求,其次是阳极所处位置土壤电阻率太高。因此,设计牺牲阳极阴极保护系统时,除了严格控制阳极成份外,一定要选择土壤电阻率低的阳极床位置。2、外加电流阴极保护是通过外加直流电源以及辅助阳极,是给金属补充大量的电子,使被保护金属整体处于电子过剩的状态,使金属表面各点达到同一负电位,使被保护金属结构电位低于周围环境。该方式主要用于保护大型或处于高土壤电阻率土壤中的金属结构,如:长输埋地管道,大型罐群等。

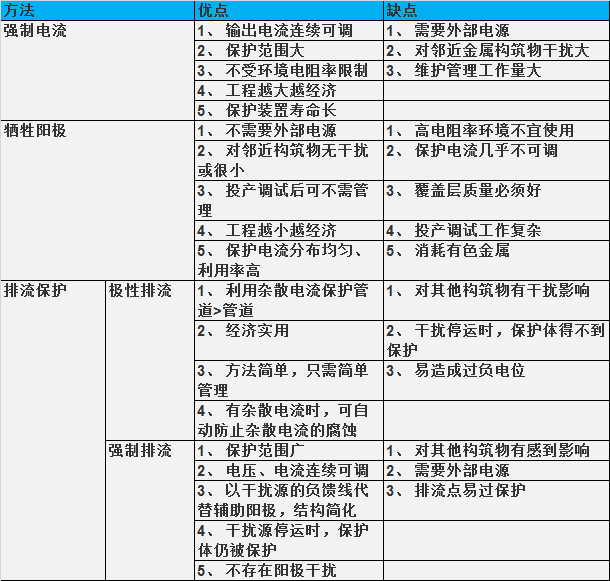

  阴极保护的方式

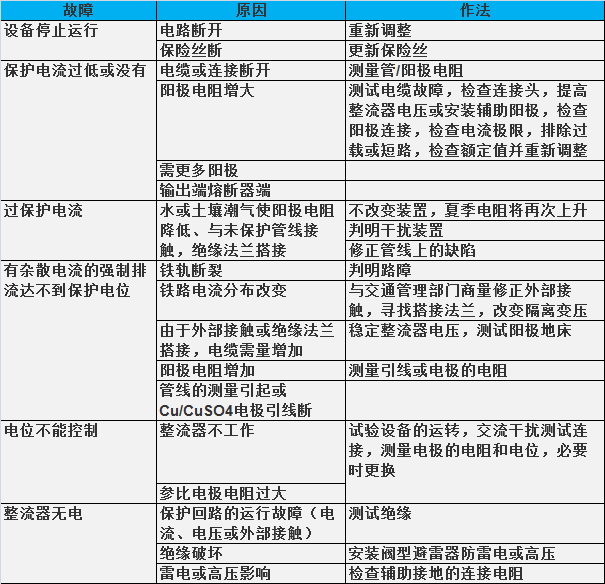

  故障判断


  效果判据

  1.普通钢阴极保护准则

  ◆施加阴极保护时被保护结构物的电位负移至少达到-850mV或更负(相对饱和硫酸铜参比 电极CSE)。 ◆相对于饱和硫酸铜参比电极的负极化电位至少为850mV。 ◆在构筑物表面与接触电解质的稳定参比电极之间的阴极极化值最小为100mV。 ◆存在硫酸盐还原菌的环境,被保护结构物的电位负移至950mV(CSE)或更负。

  2.铝合金阴极保护准则

  ◆构筑物与电解质中稳定参比电极之间的阴极极化值最小为100mV,准则适用于极化建立或衰减过程。 ◆极化电位不应负于-1200mV(CSE)。

  3.铜合金阴极保护准则

  ◆构筑物与电解质中稳定参比电极的阴极极化值最小为100mV。极化建立或衰减过程均可以被应用。

  4.异种金属阴极保护准则

  ◆所有金属表面与电解质中稳定参比电极之间的负电压等于活性最强的阳极区金属的保护电位。

  5.高强钢阴极保护准则

  ◆700MPa以上的钢腐蚀速率降低至0.0001mm/a的保护电位为-760~-790mV(Ag/AgCl)。 ◆在存在硫酸盐还原菌的环境下,钢屈服强度大于700MPa,保护电位应在800-950mV(Ag/AgCl)的范围内。 ◆屈服强度大于800MPa的钢,其保护电位应不低于-800mV(Ag/AgCl)。
