刘忠范院士等J. Am. Chem. Soc.:研究新发现-石墨烯到金属碳化物的新型转变
2017-11-30 10:03:03 作者:本网整理 来源:材料人

    【引言】


    化学气相沉积法(CVD)是制备石墨烯及金属碳化物的常用方法之一。例如,在VIB族过渡金属Mo上可以通过CVD方法制备大面积、高质量的超薄Mo2C晶体。在元素周期表中不同族的过渡金属上,石墨烯的生长可能伴随着复杂的金属碳化物的形成。其中IB-IIB族、VIII 族及IVB-VIB族过渡金属上两种材料的相互作用机理已经被阐明。然而,对于剩余的位于IVB-VIB和VIII族之间的VIIB族过渡金属,仍未有相关报道。近日,有学者以Re(0001)作为VIIB族过渡金属的典型代表,研究了CVD生长过程中石墨烯与碳化物(碳化铼)之间复杂的转变行为。


    【成果简介】


    近日,北京大学的刘忠范院士、张艳峰研究员和北京理工大学李元昌老师 (共同通讯作者)等人在J. Am. Chem. Soc.上发布了一篇关于石墨烯与金属碳化物的文章,题为“Unique Transformation from Graphene to Carbide on Re(0001) Induced by Strong Carbon–Metal Interaction”。


    作者通过扫描隧道显微镜(STM)及原位-高温低能电子衍射(LEED)表征,首次发现在Re(0001)基底上生长的石墨烯,经过高温退火会逐渐转变为金属碳化物。此转变过程主要包括:高温退火下,石墨烯的碎裂、碳原子的体相溶解;降温过程中, 碳原子的偏析,在金属表面形成碳化物。该转变趋势与VIII族过渡金属基底上石墨烯向金属碳化物转变的趋势截然相反。


    【图片导读】

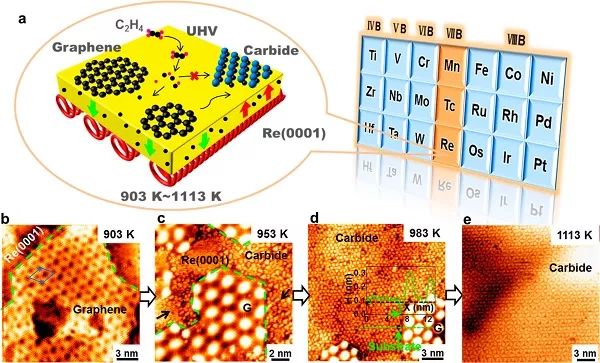

    图1 石墨烯向金属碳化物转变过程


1



    (a) Re(0001)基底上石墨烯、碳化铼的生长示意图;


    (b) 903 K下以乙烯(C2H4)为碳源20min制备得到的石墨烯;


    (c) 953 K下退火30 min,石墨烯的覆盖度减小,基底表面出现无规则的金属碳化物;


    (d) 983 K下退火30 min,石墨烯的覆盖度进一步减小,基底表面被无规则的碳化物所覆盖;


    (e) 1113 K下退火30 min,基底表面石墨烯消失,金属基底被规则的碳化物所覆盖石墨烯的结构。

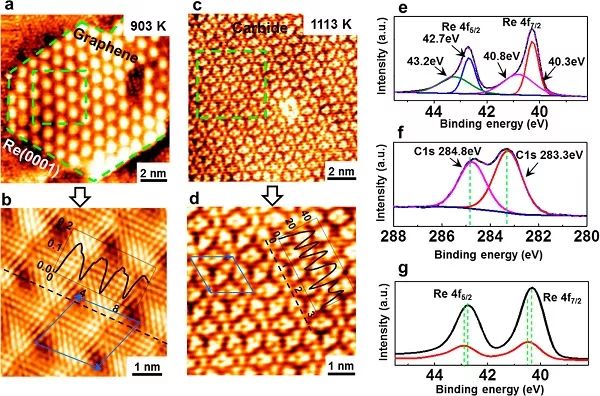

    图2 Re(0001)上合成石墨烯、碳化铼单一材料的制备及分析


2



    (a-b) 石墨烯的STM图像;


    (c)“花状”碳化物结构的STM图像;


    (d) 碳化物的高分辨率STM图像;


    (e-f) 金属碳化物的XPS谱;


    (g) 金属碳化物的常规与倾角XPS谱。

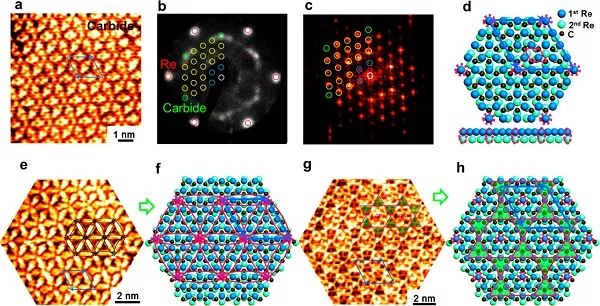

    图3 “花状”碳化铼的结构分析与理论模拟


3



    (a) 碳化铼的STM图像;


    (b) 碳化物的LEED衍射图;


    (c) a中STM图像的FFT;


    (d) 碳化铼结构的DFT计算;


    (e-g) 不同扫描条件下碳化铼上层结构的STM图像;


    (f-h) 碳化铼的模拟图像。

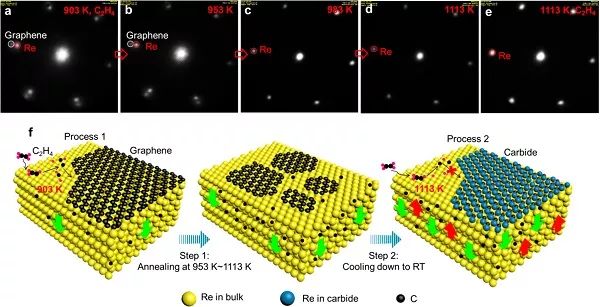

    图4 石墨烯与金属碳化物的原位可变温LEED表征


4



    (a) 903K、C2H4气氛下制备得到的石墨烯LEED图像;


    (b-d) 935K、983K和1113K下各退火30分钟时样品的LEED衍射图;


    (e) 1113K、C2H4气氛下样品的LEED图像


    (f) 石墨烯和碳化物的生长及转变示意图。


    图5 不同过渡金属上石墨烯和碳化物之间的相互作用


5



    在石墨烯生条件下,过渡金属上石墨烯与碳化物之间的相互作用规律主要表现为:金属碳化物稳定性从右向左逐渐增高,同时伴随着石墨烯与金属碳化物之间转变趋势的改变。


    【小结】


    这一工作深入研究了VIIB族过渡金属Re(0001)上石墨烯与金属碳化物的转变行为,深化了我们对于元素周期表中不同过渡金属上石墨烯-金属碳化物的生长和相互转变行为的认识,填补了该研究方向上的空白。同时,也为目前备受关注的这两类材料(即石墨烯与金属碳化物)的可控制备开拓了新的研究体系。


    文献链接:Unique Transformation from Graphene to Carbide on Re(0001) Induced by Strong Carbon–Metal Interaction (J. Am. Chem. Soc., 2017 , DOI: 10.1021/jacs.7b09755)
