精选 | 舞台机械的防腐蚀技术全在这里了
2016-04-27 10:09:38 作者:本网整理 来源:演艺科技

  目前,人们对文化旅游的需求与日俱增;为了满足这种需求,大量的主题公园应运而建。这些大型的主题公园里一般都设置了各种类型的演艺设施,其中不乏大型实景演艺秀场。这些演艺秀场中有大量的舞台机械设备,其中多数为露天安装,还有大量的设备直接安装在水中,甚至是海水中。虽然这些水中的设备可以采用不锈钢等耐腐蚀材料,但由于成本的原因(耐腐蚀材料的设备造价是普通碳钢的5倍左右),一般大型舞台机械设备都采用普通结构用金属型材制造,恶劣的工作环境使这些设备的腐蚀程度远远大于室内干燥环境下使用的设备。



  另外,近年来沿海区域大型主题公园不断涌现,许多设备直接浸泡于海水中,在海水介质中设备的使用环境更加恶劣,腐蚀情况非常严重。可见,演艺设备的防腐蚀处理在舞台机械的使用和防护中是至关重要的一个环节。笔者结合本公司近年来完成的几个大型实景演艺秀场,针对设备的使用环境和防腐措施,谈谈船舶防腐蚀技术在舞台演艺设备防腐蚀中的应用。


  设备腐蚀的防护


  金属防腐主要有两种方式,即涂层保护和电化学保护。


  1.1涂层保护


  涂层保护对于金属设备来说,是一种应用最广泛,历史最悠久,也最为经济、方便、有效的防护方法。涂层保护是将防腐涂料或镀层涂覆在钢结构表面,使其形成一层完整、致密的涂层,以隔离各部位钢铁表面与外界腐蚀环境。涂层保护又可分为涂料涂层保护和镀膜涂层保护两大类。涂料涂层保护主要包括油漆、喷塑等;镀膜涂层保护主要包括镀锌、镀铬等。随着新材料的不断开发应用,现在又出现了氟碳、聚脲、达克罗等新型防腐涂层材料。


  1.1.1涂层保护的工艺要求

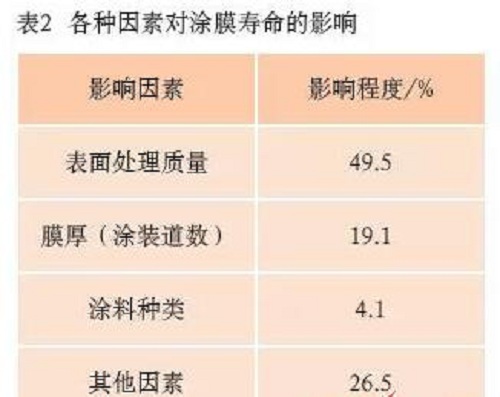

  钢材表面防腐涂层的有效保护寿命与涂装之前的表面处理、涂料种类、涂膜厚度及涂装的工艺条件等许多因素有关,其中涂装前的钢材表面处理质量是影响涂膜保护性能的最主要因素,如表2所示。钢材表面处理方法主要有:原材料抛丸预处理和涂装车间喷丸或酸洗、磷化、底漆处理等。



  1.1.2涂层保护的效果

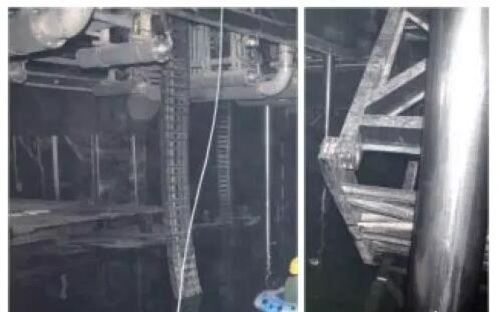

  一般潮湿环境,室外以及淡水完全浸没环境中的演艺设备可采用涂层保护方法进行保护,只要严格按工艺要求施工,并且在吊装、运输以及安装过程中注意设备表面涂层的保护,是可以达到防腐要求的。笔者所在的公司参与设计的某影视城秀场的水中升降舞台,采用普通碳钢加船舶涂料进行防护,即选用合适的船舶专用涂料,以船舶涂层的工艺要求进行施工,设备使用两年后钢结构表面基本没有腐蚀,获得了良好的防腐效果,如图2所示。



  1.2电化学保护


  电化学保护又称之为阴极保护。阴极保护法有两种,即牺牲阳极阴极保护和外加电流阴极保护。其中牺牲阳极阴极保护又称为被动式保护;外加电流阴极保护又称为主动式保护。这两种电化学保护方法在船舶壳体和码头钢结构的保护中被广泛采用。


  1.2.1牺牲阳极阴极保护


  牺牲阳极阴极保护是在需要保护的钢结构设备上固定一些作为阳极的金属材料,如金属铝、锌、镁及其合金等。由于这些金属及合金的化学性质比铁更活跃,因此,在电解质(海水)的作用下更易失去电子而呈高电位(阳极),这样金属材料与被保护的钢结构之间就形成了一个微电池,在这个微电池中阳极被加速氧化腐蚀,而阴极(钢结构)表面则被阳极电子堆积覆盖得以保护,从而大大减缓了钢结构的腐蚀。牺牲阳极阴极保护可使用铝合金阳极或锌合金阳极,其材料的化学成分、电化学性能必须严格按照国家标准GB/T 4948-2002《铝-锌-铟系合金牺牲阳极》和GB/T 4950-2002《锌-铝-镉合金牺牲阳极》。表3?表6列举了阳极材料的化学成分及电化学性能。



  1.2.2外加电流阴极保护


  外加电流阴极保护是在牺牲阳极阴极保护过程中外加一个恒电位,利用外加恒电位使被保护结构达到保护电位域,此时所需要的电流叫做保护电流。保护电流的大小与被保护的金属结构的表面积有直接关系,通常采用单位面积的保护电流值——保护电流密度作为表征,图3为阴极保护原理示意图。钢铁在静止的海水中的腐蚀速度一般为0.1 mm/年,假定其为速度恒定的均匀腐蚀,根据理论计算可知,其腐蚀电流密度为0.086 A/㎡。而实验结果表明,在静止的海水中,钢铁的保护电流密度为0.1 A/m2?0.15 A/㎡。这与理论上要求的保护电流必须大于腐蚀电流的概念是一致的。船体的外加电流阴极保护系统,一般是由恒电位仪、辅助阳极、阳极屏蔽层、参比电极等组成。


  恒电位仪是一个高性能的直流电源,一般还集合了良好的人机界面、自动控制功能、自我检测和异常报警等功能。辅助阳极是一个重要的部件,其作用是将保护电流经由海水传递到金属表面,效果等于代替金属进行电化学腐蚀。阳极屏蔽层是覆盖在辅助阳极周围一定面积范围内的绝缘涂层,可以使阳极的输出电流分布到较远的阴极表面,以使金属电位分布均匀。参比电极主要是为恒电位仪提供实现自动控制用的金属电位信号,同时也为人机界面提供阴极保护效果的信号。

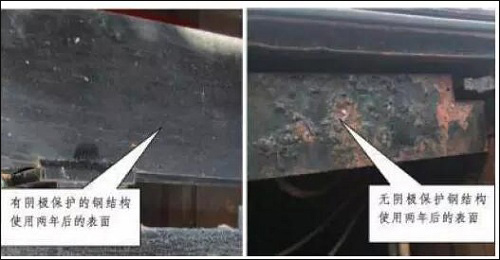

  对于暴露于海边以及长期浸泡于海水中的演艺设备,由于海水和盐雾的强腐蚀作用,仅用涂层保护显然是不够的。为此,采用涂层保护加电化学保护的综合保护法。其中,对于暴露于海边或有海水飞溅(喷淋)的演艺设备,采用牺牲阳极阴极保护的电化学保护措施保护效果明显;而对于长期浸泡于海水中的演艺设备,则应采用外加电流阴极保护的电化学保护措施保护效果更好。笔者所在的公司曾给某海边水秀场制造大型演艺设备,设置了海水喷泉,为了更好地保护设备减缓锈蚀,在设计制造时考虑了采用牺牲阳极阴极保护的电化学保护措施,如图4所示。事实证明,对于海边或半干湿环境中使用的演艺设备,牺牲阳极阴极保护措施所起到的防腐保护作用非常显著。图5是在相同的环境中经过两年的使用后,有保护和无保护钢结构腐蚀情况的对比。



  在海水中浸泡的演艺设备更宜采用外加电流阴极保护措施,只要在适当位置安装若干个辅助阳极,控制好保护电流的大小,即可达到满意的保护效果。但是在海水环境中,除了海水的侵蚀外还有海洋生物侵蚀,因此,这些设备的涂层保护也非常重要。传统油漆涂料很难防止海洋生物的附着与侵蚀,而近些年被广泛使用的聚脲防腐涂层则能有效防止海洋生物的附着。如果条件允许,聚脲涂层可在设备安装完成后现场喷涂,喷涂时要注意尽量均匀并消除死角。通过上述涂层保护和外加电流阴极保护的综合保护,经常处于海水中浸泡的演艺设备寿命可大大延长,一般可使用5?10年,真正起到事半功倍的效果。
