国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈
越王勾践剑千年不腐蚀的原因竟然是...
2017-12-20 11:58:00 作者:本网整理 来源:热处理生态圈

    越王勾践剑在地下埋藏千年,出土后仍然寒气逼人,一下能划破20张纸,实属罕见。不仅如此,越王勾践剑还千年不腐,在12月10号的第二期《国家宝藏》节目中讲述今生故事的江旭东为我们揭开了千年不腐之谜。


1



2



    不含铅?


3



    含铅量高,腐蚀严重!


    那么,这个千年不腐,寒气逼人的国家宝藏到底是怎么制造出来的?它的工艺又是怎样的那?请看小编的讲述!


4

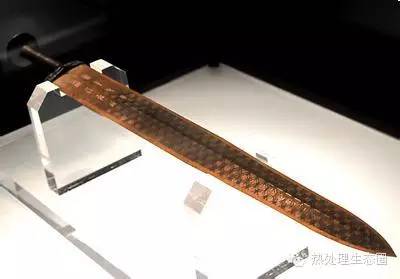

    越王勾践剑,春秋晚期越国青铜器,国家一级文物,1965年冬天出土于湖北省荆州市江陵县望山楚墓群中。因剑身上被镀上了一层含铬的金属而千年不锈。经无损科学检测,其主要合金成分为铜、锡、铅、铁、硫等。花纹处含硫高,因硫化铜可防锈。


    越王勾践剑通高55.7厘米,宽4.6厘米,柄长8.4厘米,重875克。


5



    随着越王勾践剑研究的不断深入和各种“复制”或仿制的相继出现,人们普遍相信,越王勾践剑千年不锈的原因是因为剑身经过硫化处理。北京科技报于2004年4月28日刊登的文章《越王勾践剑因何千年不锈》也主要阐述了此种说法。湖北省博物馆、省考古所研究员后德俊曾撰文认为,该剑出土时并不是绝对没有生锈,只是其锈蚀的程度十分轻微,人们难以看出。其次,出土至今51年,该剑的表面已经不如出土时明亮,说明在目前这样好的保管条件下,锈蚀的进程也是难以绝对阻止的。


    越王勾践剑主要成分为铜,出土的墓室曾经长期被地下水浸泡,剑完全隔绝氧气是其不锈的主要原因。后德俊研究员说,越王勾践剑是采用青铜铸造而成,这已经为现代科学分析所证实。

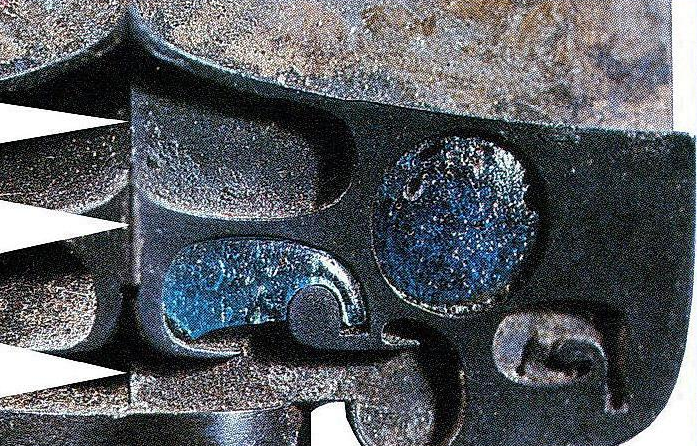

    越王勾践剑留下的范铸信息看,它的铸制成功,体现了当时制模、制范、焙烧、熔铸、机械加工等分工合作的结晶,而菱形纹的制作、铭文的制作、同心圆首的制作及嵌玻璃与嵌松石,又是个体专业工匠分别操作的成果。


6



    它的制作工艺


    我国古代的青铜器,主要为铜与锡的两元合金,成书于战国时期的《周礼·考工记》中就有“四分其金(铜),而锡居一,谓之戈戟之齐;三分其金而锡居一,谓之大刃之齐”的记载。


    春秋战国时期青铜剑的合金组成中,铜与锡的含量依制作的年代、地点、原料来源、工艺的不同而不同,一般说来,铜的含量在70%-80%或稍高、锡的含量在10%-20%左右,此外,合金中常常还含有铅、铁等其它成分。


    越王勾践剑的含铜量约为80%-83%、含锡量约为16%-17%,另外还有少量的铅和铁,可能是原料中含的杂质。作为青铜剑的主要成分铜,是一种不活泼的金属,在日常条件下一般不容易发生锈蚀,这是越王勾践剑不锈的原因之一。在古代墓葬中,它发生锈蚀的途径一般说来有这样几条:在潮湿的条件下,有空气或氧气存在时,发生锈蚀,生成铜盐;在潮湿的条件下与贵重金属(如金、银等)接触,产生电化学腐蚀;与硫或含有硫的物质接触,生成铜的硫化物等。


7



    再来看看越王勾践剑所处的外部环境:该剑1965年冬出土于湖北江陵望山一号楚墓内棺中,位于墓主人的左侧,出土时插在髹漆的木质剑鞘内。这座墓葬深埋在数米的地下,一椁两棺,层层相套,椁室四周用一种质地细密的白色黏土、考古学界称之为白膏泥的填塞,其下部采用的还是经过人工淘洗过的白膏泥,致密性更好。加上墓坑上部经过夯实的填土等原因,使该墓的墓室几乎成了一个密闭的空间,这么多的密封层基本上隔绝了墓室与外界之间的空气交换。现代科学告诉我们:在完全隔绝氧气的条件下,即使在中性或微酸性的水中,钢铁都不会生锈的。这是越王勾践剑不锈的原因之二。


    望山一号楚墓处在现代荆州附近的漳河二干渠上,地下水位较高,该墓的墓室曾经长期被地下水浸泡,地下水酸碱性不大,基本上为中性,这从该墓出土的大量精美的漆木器保存情况较好而得到证实。地下水浸泡后,墓室内空气的含量更少。这是越王勾践剑不锈的原因之三。


    此外,还有三点证据可以证明,越王勾践剑的不锈之谜完全是它所处的环境条件所致。


    第一,越王勾践剑出土时不是绝对的没有生锈,只是其锈蚀的程度十分轻微,人们难以看出。该剑出土后一直放在囊盒中妥善保管,但是,出土至今还不足40年,该剑的表面已经不如出土时明亮,说明在目前这样好的保管条件下,锈蚀的进程也是难以绝对阻止的。


    第二,与越王勾践剑同时出土的还有三件青铜剑,这三件青铜剑都放在该墓棺外的椁室内,相对说来它们所处环境的密封程度不如越王勾践剑,但是它们的锈蚀程度也较轻微,甚至与越王勾践剑完全相同。


    例如,出土于该墓头箱(考古术语,指墓主人头部所对的椁室)、编号为T109的青铜剑,素面无花纹,出土时“刃薄而锋利,保持着耀目的光泽”(考古发掘报告语);出土于该墓边箱(考古术语,指墓主人身旁所对的椁室)、编号为B127的青铜剑,形制与越王勾践剑相近,“整个剑身的两侧均满饰黑色的菱形花纹,非常优美。保存也很完好,刃薄而锋利,可与越王勾践剑媲美。”(考古发掘报告语)收藏于湖北省博物馆内、被称为“铜斧之王”的大铜斧,出土于湖北大冶铜绿山古代开采铜矿石的矿井内,表面布满了与刃部垂直的划痕,是一件古代劳动人民实用的采矿工具。由于出土于古代矿井淤泥中,出土时表面仍然泛有青铜的光泽,锈蚀程度也较轻微。


8



9



    第三,与越王勾践剑时代相近、制造工艺也相近的吴王夫差矛,1983年出土于江陵马山楚墓,由于该墓的保存情况不好,棺木等大都已经腐烂,夫差矛出土时不仅矛柄几乎全部腐烂,其青铜表面也都布满了绿色的锈层。后德俊研究员说,他曾亲手保护处理过这件珍贵文物,其锈蚀情况与同时期的其它出土青铜器基本相同。


    以上所述均已说明,越王勾践剑的不锈之谜完全是它所处的环境条件所致,而不是其它。


    勾践剑表面上的硫化物,其实是墓室中尸体、丝绸衣物、食物等腐烂后产生的。


    后德俊研究员说,越王勾践剑出土至今仅做过一次质子X荧光非真空分析,从分析结果可以看出,该剑表面黑色花纹处的含硫量只有0.5%、剑格表面的含硫量比较高,达0.9%-5.9%,在剑身的其它部位都未检测出有硫存在。这就说明该剑锈蚀程度的轻重与硫的存在没有关系。现代科学告诉我们,硫化铜是一种结构并不致密的物质,无法在青铜器的表面形成一层保护膜,现代文物工作者在保护古代青铜器时从来也未采用过硫或硫化物。


    古代工匠们是否在越王勾践剑的表面采用过硫化处理的工艺呢?答案是否定的。因为硫化铜是一种结构并不致密的物质,在用剑时,人的手指会经常摸到剑格,从而很快就将该处的硫化铜抹去,既如此,还有必要进行硫化处理吗?


    春秋战国时期统治者们的墓葬中一般都有大量的陪葬品,情况十分复杂。尸体、丝绸衣物、食物等腐烂后都会产生相当多的硫化物,这就是越王勾践剑上硫的来源。


    越王勾践剑上的花纹是用金属锡制成的,这已为现代科学分析所证实。春秋战国时期,青铜器的表面装饰有多种,采用锡是其中之一,青铜的亮黄色与锡的亮白色相互衬托,耀眼美观。但锡有两点不足,一是硬度低,容易出现划痕,所以只能填在剑身的花纹内;二是在空气中容易被氧化而使光泽暗淡,失去了装饰的意义,所以这种方法并没有被较广泛的使用,考古发掘中出土这类文物比较少的真正原因正在于此。几年前,湖北鄂州市博物馆青铜镜研究所就已经仿制出这种花纹,采用的工艺比较简单,也毫不神秘。


    -End-



更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态,我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
