钛及钛合金金相图谱
2020-04-26 15:56:38 作者：材易通 来源：材易通


图1-17 TA7合金β相区（1170℃/30’空冷）固溶处理，晶间β+全片层β转变组织


图1-18 TA7合金α相区1170℃/30’水淬处理，快冷形成的马氏体



4 Ti811钛合金


Ti811合金是美国20世纪50年代研制的钛合金，可在450℃条件下长期使用。其名义成分是Ti8Al1Mo1V（中国牌号为TA11）。其相变点1040℃。该合金适于作为航空发动机压气机叶片材料，TA11合金的力学性能如表1-4所示，TA11合金常见的微观组织如图1-19~图1-30所示。

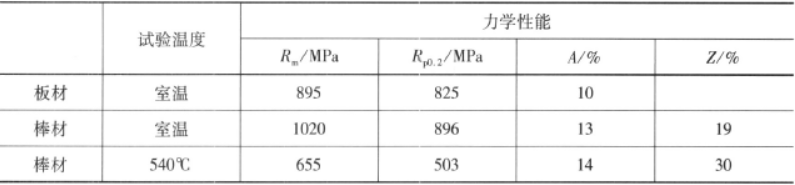

表1-4 TA11合金力学性能



图1-19 Ti811合金经两相区加工并退火后形成的等轴组织：等轴α（白色）+少量晶间β（暗色）


图1-20 Ti811合金在两相区加工并1000℃退火形成的双态组织：在转变的β基体（暗色）上含有细针状α，及等轴初生α晶粒（亮）


图1-21 Ti811合金终锻温度在相变点以上形成的网篮组织：针状α和β基体所构成的全β转变组织


图1-22 Ti811合金板材经760℃/8h炉冷+790℃/20’空冷处理，α基体上分布着少量晶间β（暗色）
